| 是否进口：否 | 产地：日本 | 品牌：日本千野chino |
| 型号：IR-FA系列 |

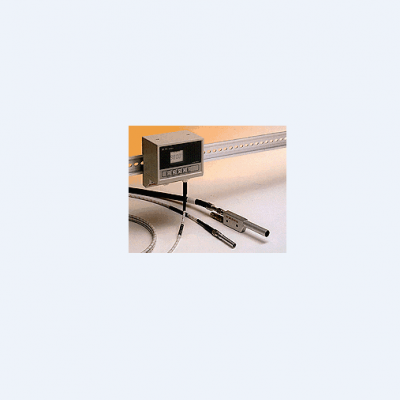

日本千野chino光纤传输型辐射温度计IR-FA系列
IR-FA系列是一种光纤传输型辐射温度计，它通过光纤将小拇指大小的光收集部分捕获的测量光（辐射能量）引导到容纳在小型箱形主体中的检测元件。聚光部分小，光纤传输灵活，适用于不能直接观察的地方、狭窄的地方、有电感应失效风险的地方的测量。
光纤可在不冷却至MAX 150℃的情况下使用
光纤不导电，有利于在感应加热和防爆环境中使用。
激光投影选项也可用于检查测量点。
机身小巧轻便，可安装在 DIN 导轨上。
备有低温型、中高温型、双色型等多种机型。
规格_光纤型辐射温度计?IR-FAI/FAS
规格书_光纤式辐射温度计/IR-FAQ
规格_光纤型辐射温度计?IR-FACR
定制实例_低温小口径光纤辐射温度计 IR-FAIX
体型
| 模型 | 检测元件 | 格式 |
|---|---|---|
| 低温 | 冷却的 PbS | 红外光谱仪 |
| 用于中高温 | InGaAs | IR-FAI |
| 硅 | 红外光谱 | |
| 双色 | 砷化铟镓/砷化铟镓 | 红外常见问题解答 |
| 硅/硅 | IR常见问题解答 | |
| Si/InGaAs | 红外常见问题解答 |
规格
主体
| 格式 | 红外-FAC | IR-FAI | 红外光谱 | 红外常见问题解答 | IR常见问题解答 | 红外常见问题解答 |
|---|---|---|---|---|---|---|
| 测量方法 | 单色 | 双色 | ||||
| 检测元件 | 冷却的 PbS | InGaAS | 硅 | 砷化铟镓/砷化铟镓 | 硅/硅 | Si/InGaAs |
| 测量波长 | 2.0微米 | 1.55 微米 | 0.9 微米 | 1.55/1.35 微米 | 0.85/1.00 微米 | 1.55/0.9μm |
| 准确率评估 | 70℃以上300℃以下：±4℃ 300℃以上500℃以下：±5℃ 500℃以上：测量值的±1.0% | 1000℃以下：±5℃ 1000℃以上1500℃以下：测定值的±0.5% 1500℃以上2000℃以下：测定值的±1% 2000℃ C以上：测量值的±2% | ||||
| 再现性 | 2℃以内 | 0.2℃ | ||||
| 温度漂移 | 0.2℃/℃ | 测量值的 0.1°C 或 0.015%/°C，以较大者为准 | 测量值的 0.2°C/°C 或 0.02%/°C，以较大者为准 | |||
| 解决 | 70℃以上且低于100℃：约3℃、 100℃以上且低于200℃：约2℃、200℃以上：约0.5℃ | 0.5℃ | 1.0℃ | |||
| 响应时间 | 0.01秒 | 0.04s | ||||
| 发射率（比率）校正 | 发射率设定值：1.999～0.050*1 | 发射率设定值：1.999～0.050 | 发射率比设定值：1.999～0.050 | |||
| 信号调制 | DELAY：平均值轨迹（平滑）调制深度0.0至99.9s，0.1s步进任意设置），调制深度0 = REAL， PEAK：值轨迹（调制深度0、2、5、10°C/s选择设置） , 调制深度 0 = 峰值保持) | |||||
| 显示方式 | 4位液晶显示（温度显示、参数显示） | |||||
| 模拟输出 | 4 至 20 mA DC 隔离输出（负载电阻 500 Ω 或更小） 额定精度：输出范围的 ±0.2% 输出分辨率：输出范围的 0.01% 输出 比例：可在测量温度范围内任意设置 模拟输出：0 至 0模拟输出量 ***范围内任意设定 | |||||
| 接点输出 | 2点选择，上限，下限，上上限，下下限报警，错误信号 光电耦合器30V DC，50mA | 1点，高（低）报警或错误信号。光电耦合器 30V DC， 50mA | ||||
| 接点输入 | 1 点，峰值保持重置或样本保持。干接点或集电极开路 | |||||
| 用操作键设置参数 | 操作员模式：发射率设置、信号调制、报警设置等 工程模式：输出缩放、调零、跨度、用于自动发射率计算的参考温度输入、输出校正设置、可选功能设置 | 操作员模式：发射率比、信号调制、报警等的设置 工程模式：输出比例、零跨度、自动发射率比计算的参考温度输入、输出校正等的设置 可选功能设置 | ||||
| 运算功能 | 零/跨度调整。自动发射率计算*2。输出校正 | 零位/跨度调整、自动发射率计算、输出校正 | 零位/跨度调整、自动发射率比计算、输出校正 | |||
| 自我诊断 | 设备温度错误、参数错误 | |||||
| 选项 | 激光投影功能 | 内置半导体激光投影仪，激光为 1 mW 或更小（645 nm）Class 2。（高灵敏度型不能内置激光发射器。） | ||||
| 模拟输入 | 输入信号： 选择4至20mA发射率的远程设置或用于自动发射率计算的参考温度输入设置 | 输入信号：4 至 20mADC 远程设置发射率或选择参考温度输入设置以自动计算发射率 | ||||
| 通讯接口 | 发送 RS-485测量数据（小数点后1位），发送和接收各设置参数 | |||||
| 工作温度限制 | 5 至 40°C | 0 至 50°C | ||||
| 额定功率 | 24V DC（允许电压变动范围22～28V DC） | |||||
| 能量消耗 | 15VA | 3VA（约130mA） | ||||
| 连接方式 | 夹式无螺丝端子连接 | |||||
| 安装方法 | DIN 导轨安装或壁挂安装 | |||||
| 案例材料 | 铁盘子 | 树脂 | ||||
| 外形尺寸/质量 | W140×H110×D65mm，约1.0kg （仅主机） | W90×H90×D60mm，约250g（仅主机） | ||||
| 符合 CE 标志 | 符合 CE 标志（EMC 指令：EN5501 Group 1 Class A，EN50082-2） |
*1 测量温度为 70 至 80℃时，校正有效范围为 ε≒1.0 至 0.8，测量温度为 80 至 90℃时为 ε≒1.0 至 0.6。
*2 发射率（比率）通过按键设置或可选模拟输入输入参考输入温度自动计算。
