| 是否进口：否 | 产地：日本 | 类型：旋转编码器 |
| 品牌：日本jtekt | 型号：TRD-N 系列 | 读出方式：非接触式 |
| 工作原理：增量式 |

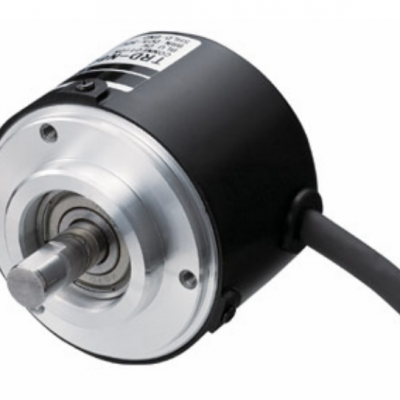

日本jtekt Φ50轴型旋转编码器TRD-N 系列
●薄型设计，外径Φ50mm/深度35mm。
● 可根据使用环境选择防护结构。防尘防喷射 （IP65） 压铸铝外壳。
● 分辨率范围广（1~5000P/R）。
● 采用坚固的Φ8mm不锈钢轴。
● DC 4.75~30V宽电源电压范围。
● 可安装伺服安装，方便原产地调整。
型号列表
电缆侧向防尘 ABS 盖
| 型号 | 总结 |
|---|---|
| TRD-N□-S | 单相输出图腾柱输出 电源电压DC4.75~30V |
| TRD-N□-RZ | 两相原点输出（正原点操作） 图腾柱输出 电源电压DC4.75~30V |
| TRD-N□-RZL | 两相原点输出（反原点操作） 图腾柱输出 电源电压DC4.75~30V |
| TRD-N□-RZV | 两相原点输出（正原点操作）线路驱动器输出 电源电压DC4.75~5.25V |
电缆侧向防尘和防喷射铝压铸盖
| 型号 | 总结 |
|---|---|
| TRD-N□-SW | 单相输出图腾柱输出 电源电压DC4.75~30V |
| TRD-N□-RZW | 两相原点输出（正原点操作） 图腾柱输出 电源电压DC4.75~30V |
| TRD-N□-RZWL | 两相原点输出（反原点操作） 图腾柱输出 电源电压DC4.75~30V |
| TRD-N□-RZVW | 两相原点输出（正原点操作）线路驱动器输出 电源电压DC4.75~5.25V |
电缆后退式防尘 ABS 盖（TRD-J 后继产品）
| 型号 | 总结 |
|---|---|
| TRD-N□-SB | 单相输出图腾柱输出 电源电压DC4.75~30V |
| TRD-N□-RZB | 两相原点输出（正原点操作） 图腾柱输出 电源电压DC4.75~30V |
| TRD-N□-RZBL | 两相原点输出（反原点操作） 图腾柱输出 电源电压DC4.75~30V |
| TRD-N□-RZVB | 两相原点输出（正原点操作）线路驱动器输出 电源电压DC4.75~5.25V |
电缆后退防尘和防喷射铝压铸盖（TRD-J的后继产品）
| 型号 | 总结 |
|---|---|
| TRD-N□-SWB | 单相输出图腾柱输出 电源电压DC4.75~30V |
| TRD-N□-RZWB | 两相原点输出（正原点操作） 图腾柱输出 电源电压DC4.75~30V |
| TRD-N□-RZWBL | 两相原点输出（反原点操作） 图腾柱输出 电源电压DC4.75~30V |
| TRD-N□-RZVWB | 两相原点输出（正原点操作）线路驱动器输出 电源电压DC4.75~5.25V |
连接器型防尘ABS盖（TRD-J的后继产品）
| 型号 | 总结 |
|---|---|
| TRD-N□-SCB | 单相输出图腾柱输出 电源电压DC4.75~30V |
| TRD-N□-RZCB | 两相原点输出（正原点操作） 图腾柱输出 电源电压DC4.75~30V |
| TRD-N□-RZCBL | 两相原点输出（反原点操作） 图腾柱输出 电源电压DC4.75~30V |
| TRD-N□-RZVCB | 两相原点输出（正原点操作）线路驱动器输出 电源电压DC4.75~5.25V |
连接器型防尘/防喷射铝压铸盖（TRD-J的继承者）
| 型号 | 总结 |
|---|---|
| TRD-N□-SWCB | 单相输出图腾柱输出 电源电压DC4.75~30V |
| TRD-N□-RZWCB | 两相原点输出（正原点操作） 图腾柱输出 电源电压DC4.75~30V |
| TRD-N□-RZWCBL | 两相原点输出（反原点操作） 图腾柱输出 电源电压DC4.75~30V |
| TRD-N□-RZVWCB | 两相原点输出（正原点操作）线路驱动器输出 电源电压DC4.75~5.25V |
